AIMB-234 | Advantech Ultra Slim Cognitive Mini-ITX

Enabling an Intelligent Planet

INDUSTRIAL MOTHERBOARDS

Ultra Slim / Cognitive Mini-ITX

Panther Lake が拓く、次世代エッジAI MINI
ITX.

Intel® Core™ Ultra シリーズ3（開発コード名：Panther Lake）を搭載した170×170mmの薄型Mini-ITX。プラットフォーム全体で最大180 TOPSのAI性能と堅牢な機構設計を、業界初のラッチ式USB-Cで一体化しました。

AIMB-234

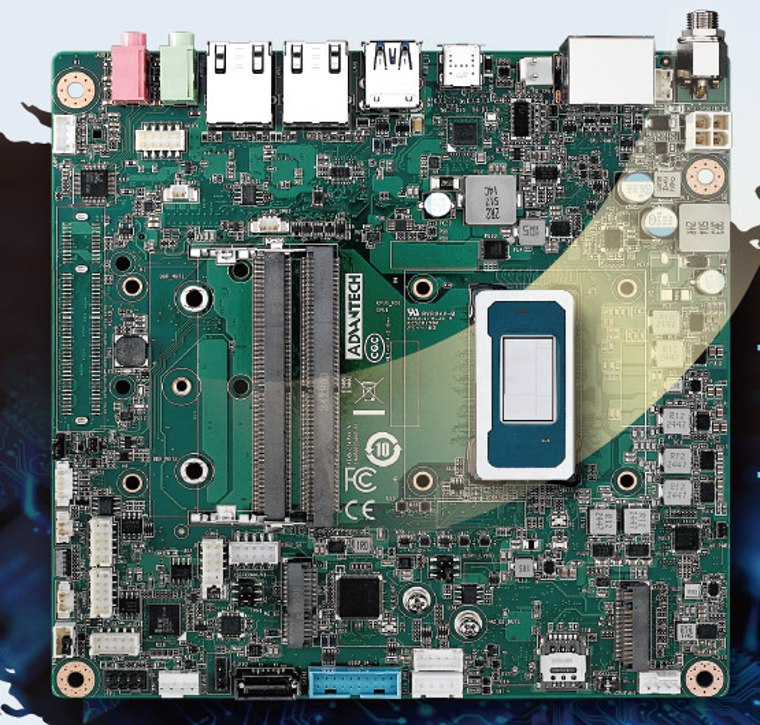

AIMB-234 / 170×170mmPanther Lake CPU実装

180TOPS

プラットフォーム AI性能
(NPU+GPU+CPU)

128GB

DDR5-7200 デュアルチャネル
SO-DIMM対応

Gen5x8

PCIe拡張
ディスクリートGPU対応

170mm角

Mini-ITXフォームファクタ
170×170mm

01 — EDGE INTELLIGENCE LEADERSHIP

エッジAIをリードする性能

Intel® Core™ Ultra シリーズ3 × 内蔵NPU5構成

180TOPS

プラットフォーム全体でのAI性能。前世代比 NPU 3.85倍・GPU 1.56倍の性能向上。

50TOPS

内蔵NPU5単体で50TOPSのディープラーニング専用アクセラレーションを提供。

12Xe-core

Xe3世代 Intel® Arc™ GPU 内蔵。最大4基の独立4K表示をサポート。

128GB

DDR5-7200MT/s（CSODIMM）デュアルチャネル、In-Band ECC対応。

02 — ROBUST ARCHITECTURE

堅牢な機構設計と高速統合

業界初のラッチ式USB4 Type-Cが、電源・映像・データ伝送をワンケーブルで実現。

USB4 Type-C / Latching

業界初ラッチ式USB-C

抜け・振動によるコネクタ緩みを防ぐラッチ機構を備えたUSB4ポート。電源供給と映像出力を1本のケーブルに集約します。

電源と映像伝送をワンケーブル化
マルチデバイス対応 100W Power Delivery
40Gbps 転送＋PCIe x4 拡張性

Mechanical Reinforcement

補強リジッド構造＆耐振動設計

2.0mm厚PCBと最適化されたバックプレートにより、輸送・稼働時の反りと応力を抑制します。

2.0mm PCB ＋最適化バックプレート
COM／GPIO／USBにラッチ式コネクタを採用
振動・衝撃環境下でも安定した接続を維持

03 — THERMAL CONFIGURATIONS

用途に合わせた 2つの熱設計

動作温度 0〜60℃ / 保存温度 -40〜85℃、DC 12〜24V入力対応

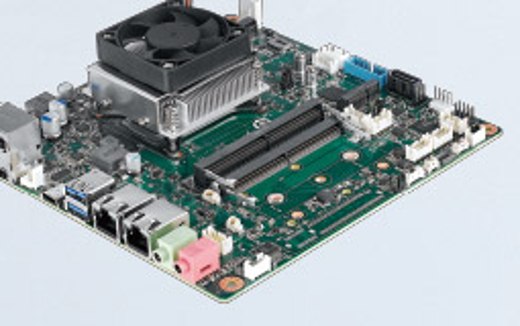

25WATT TDP

Performance Focused

180 TOPSのネイティブAI性能をフル活用
PCIe 5.0 x8 でディスクリートGPUを増設可能
M.2×3スロット（ワイヤレス／NVMe用）を搭載

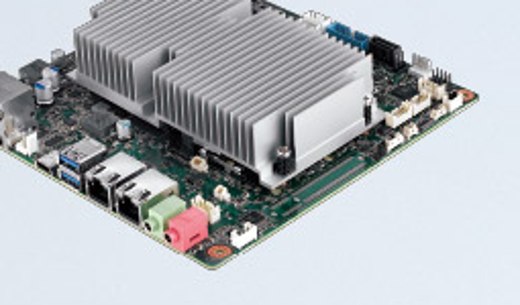

15WATT TDP

Rugged Focused

ファンレスで信頼性の高い放熱ソリューション
DC 12〜24V入力に対応した安定動作
保存温度 -40〜85℃の広範囲環境に対応

04 — DATASHEET SPECIFICATIONS

フルスペック仕様

Last updated: 29-Apr-2026 ／予告なく変更される場合があります

Processor — CPU SKUバリエーション
項目	386H	358H	356H	325
コア数	16	16	16	8
ベースクロック	2.1 GHz	1.9 GHz	1.9 GHz	2.1 GHz
最大クロック	4.8 GHz	4.8 GHz	4.7 GHz	4.5 GHz
スマートキャッシュ	18 MB	18 MB	18 MB	12 MB
TDP	25 W	25 W	25 W	25 W
BIOS	AMI EFI 512Mb SPI

Memory / Graphics
Memory	規格	DDR5 デュアルチャネル、SO-DIMM／CSODIMM対応
	動作周波数	386H/358H/356H：DDR5-7200MT/s ／ 325：DDR5-6400MT/s
	最大容量	386H/356H/325：128GB（64GB×2）／ 358H：96GB（48GB×2）
	ECC	In-Band ECC対応
Graphics	GPUコントローラー	Intel® Arc™ Graphics（Xe3）最大12 Xe-core
	HDMI	HDMI 2.1 × 1、最大 4096×2160 @60Hz
	DP	DP 1.4 × 1、最大 4096×2160 @120Hz
	eDP / LVDS	eDP：1920×1080@60Hz ／ LVDS：24bit デュアルチャネル 1920×1200@60Hz
	マルチディスプレイ	最大4系統の独立表示に対応

Network / Audio / TPM / SATA
Network	Ethernet	2.5GbE ×2（LAN1：I226-LM ／ LAN2：I226-V）
Audio	コーデック	Realtek ALC888S（HD Audio）、アンプ最大3W（オプション）
TPM	セキュリティ	Infineon SLB9672（TPM 2.0）、fTPM対応（BIOS標準無効）
SATA	SATA 3.0	1チャネル、最大転送速度 600 MB/s

Expansion / Rear I/O / Internal Connector
拡張スロット	M.2	M-Key 2242/2280（NVMe, PCIe Gen5 x4）／ B-Key 3042（4G LTE or Hailo）／ E-Key 2230（Wi-Fi/BT）
	PCIe x8	386H / 356Hのみ搭載：PCIe x8 Gen5
背面I/O	映像出力	HDMI×1、DP×1
	LAN	RJ45×2
	USB	386H/358H/356H：USB4.0 Type-C（DP Alt Mode）×1＋USB3.2 Gen2×2／ 325：USB3.2 Gen2×2
	オーディオ	Mic-in ×1、Line-out ×1
内部コネクタ	シリアル	RS-232 ×2、RS-232/422/485（BOM切替）×1、RS-232（5V/12V/RIジャンパ選択）×1
	USB内部ヘッダー	USB3.2 Gen1（2ポート）×1、USB2.0（2ポート）×1
	ファン	PWM CPUファン×1、PWM SYSファン×1
	GPIO	8-bit ×1

Watchdog / Power / Environment / Physical
Watchdog	出力／間隔	システムリセット、1〜255秒（または分）でプログラム可能
電源	入力電圧／コネクタ	DC 12〜24V、背面DC-IN＋内部4pin ATX＋3pin 5VSB
環境	動作温度／保存温度	動作：0〜60℃（32〜140℉）／非動作（保存）：-40〜85℃（-40〜185℉）
物理仕様	外形寸法	170 × 170 mm（6.69"× 6.69"）Mini-ITX

対応OS：Windows 11 / Ubuntu ／ WISE-DeviceOn ＆組込みソフトウェアAPI対応／ CE・FCC・RoHS準拠

05 — ORDERING INFORMATION

製品ラインアップ

全モデル共通：170×170mm、動作温度 0〜60℃、メモリスロット×2

P/N	CPU	TDP	放熱	PCIe x8	USB4	2.5GbE	M.2 (E/M/B)
AIMB-234F86-YDA1	Core Ultra 9H 386H	25W	Active	〇	1	2	1 / 1 / 1
AIMB-234F58-NDA1	Core Ultra 7H 358H	25W	Active	—	1	2	1 / 1 / 1
AIMB-234F56-YDA1	Core Ultra 7H 356H	25W	Active	〇	1	2	1 / 1 / 1
AIMB-234F25-NDA1	Core Ultra 5 325	25W	Active	—	—	2	1 / 1 / 1
